您好!欢迎光临汉中凯辉硅业有限公司,我们竭诚为您服务!
定制咨询热线18935432624
您的位置:首页>>产品应用

产品应用

联系我们

汉中凯辉硅业有限公司

邮 箱:236475486@qq.com
手 机:18935432624
电 话:0916-8217176
地 址:陕西汉中市洋县文昌街176号

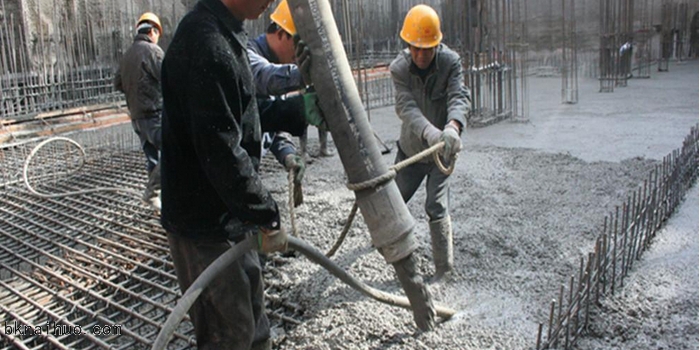

大型混凝土搅拌站用微硅粉硅灰

发布时间:2020-11-26 02:58:18人气:535

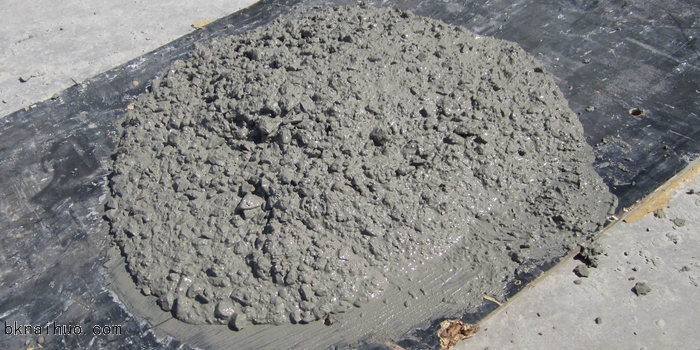

为何混凝土中需要加入微硅粉?

1、微硅粉制造高强度混凝土( C70 以上),显著提高混凝土的强度和泵送性能;
2、制造高抗渗(≥ P30 )、结构自防水混凝土,用于地铁、隧道、高层建筑物的地下室;
3、微硅粉粒度大小分布合理,致密性强,硬度大,耐磨性能好,可大幅度提高固化物的抗拉、抗压、抗冲击强度和耐磨性能,抗冲磨能力能提高0.5—2.5倍。
4、微硅粉能增大导热系数,改变胶粘性和增加阻燃性能。
5、能降低环氧树脂固化反应的放热峰温度,降低固化物的线膨胀系数和固化物的收缩率,从而消除内应力,防止开裂。
6、由于微硅粉的粒度细,分布合理,能有效的减少和消除沉淀,分层现象;
7、微硅粉质纯,杂质含量低,物化性能稳定,使固化物具有良好的绝缘性能和抗电弧性能。
8、制造海工和化工混凝土,由于其高致密性能,有效阻止硫酸盐及氯离子对混凝土的渗透、侵蚀,避免混凝土钢筋受到腐蚀,从而延长混凝土的寿命;
9、微硅粉的化学成分为二氧化硅(SiO2),属惰性物质,与大部分酸、碱不起化学反应,微硅粉均匀分布、覆盖在物件表面,具有较强的抗腐蚀性,抗空蚀能力提高3—16倍。
10、微硅粉堆积密度小:一种在0.2-0.8之间,一种在1.0-2.2之间。作为聚合物填充材料,较其他矿物性填品用量少,装载重量小,节省聚合物用量,因此可降低产品成本。
11、微硅粉抗冻性:微硅粉在经过300—500次快速冻解循环,相对弹性模量隆低10—20%,而普通混凝土通过25—50次循环,相对弹性模量隆低为30—73%。因此可以提高混凝土的抗冻性。
12、微硅粉早强性:微硅粉混凝土使诱导期缩短,具有早强的特性。这些特性都是很好的!
13、微硅粉在水利、高速公路、桥梁工程项目中,混凝土不仅需要上述基本指标,更对其耐磨、耐冲刷有非常苛刻的要求,掺入微硅粉非常必要;
14、微硅粉极强的活性,具有减水性能,适用于快速施工需要的早强、高强混凝土的外加剂; 隧道、地铁、大型基坑结构施工过程中用于支护的高强喷射混凝土的外加剂;水下施工项目(如:桥墩、大坝、钻井平台等)用的混凝土的外加剂;



一、 掺量:

一般为胶凝材料量的5-10%。微硅粉的掺加方法分为内掺和外掺:

1、内掺:在加水量不变的前提下,1份硅粉可取代3-5份水泥(重量)并保持混凝土抗压强度不变而提高混凝土其它性能。

2、外掺:水泥用量不变,掺加微硅粉则显著提高混凝土强度和其它性能。混凝土掺入微硅粉时有一定坍落度损失。这点需在配合比试验时加以注意。

微硅粉须与减水剂配合使用,建议复掺粉煤灰和磨细矿渣以改善其施工性。

用微硅粉配制混凝土时,一般与胶凝材料的重量比为:

(一)高性能混凝土:5-10%;

(二)水工混凝土:5-10%;

(三)喷射混凝土:5-10%;

(四)助泵剂:2-3%;

(五)耐磨工业地坪:6-8%;

(六)聚合物砂浆、保温砂浆:10-15%;

(七)不定形耐火浇注料:6-8%。使用前请根据实际需要通过实验选定合理、经济的掺量。

二、掺加方法:

微硅粉混凝土及浇注料应由试验室作出施工配合比。严格按照配合比施工。在微硅粉混凝土的搅拌中微硅粉应在骨料投料之后立即加入搅拌机。加入方式有两种程序:

(1)投入骨料,随后投入微硅粉、水泥干拌后,再加入水和其它外加剂。

(2)投入粗骨料+75%水+硅灰+50%细骨料,搅拌15-30秒,然后投入水泥+外加剂+50%细骨料+25%水,搅拌至均匀。搅拌时间比普通混凝土延长20-25%或50-60秒。切忌将硅粉加入已拌和的混凝土中。

三、施工方法:

微硅粉混凝土与普通混凝土的施工方法并无重大区别,但施工中良好地组织与振捣密实很有必要。微硅粉混凝土早强的性能会使终凝时间提前,在抹面时应加注意;同时掺加微硅粉会提高混凝土的粘滞性和大幅度减少泌水,使抹面稍显困难。

四、施工安全:

微硅粉混凝土施工安全应严格按照混凝土工程的有关国家施工规范进行操作,但因微硅粉较轻,严禁高空抛洒材料,防止微硅粉飞扬。

0916-8217176
