您好!欢迎光临汉中凯辉硅业有限公司,我们竭诚为您服务!
定制咨询热线18935432624
您的位置:首页>>产品应用

产品应用

联系我们

汉中凯辉硅业有限公司

邮 箱:236475486@qq.com
手 机:18935432624
电 话:0916-8217176
地 址:陕西汉中市洋县文昌街176号

硅灰泡沫混凝土中的应用

发布时间:2020-11-23 08:17:22人气:428
泡沫混凝土作为一种水泥基发泡轻质材料,加入硅灰同样具有如下的效果。
1、显著提高抗压、抗折、抗渗、防腐、抗冲击及耐磨性能。
2、具有保水、防止离析、泌水、大幅降低砼泵送阻力的作用。
3、显著延长砼的使用寿命。特别是在氯盐污染侵蚀、硫酸盐侵蚀、高湿度等恶劣环境下,可使砼的耐久性提高一倍甚至数倍。
4、具有约5倍水泥的功效,在普通砼和低水泥浇注料中应用可降低成本.提高耐久性
5、具有极强的火山灰效应,拌合混凝土时,可以与水泥水化产物Ca(OH)2发生二次水化反应,形成胶凝产物,填充水泥石结构,改善浆体的微观结构,提高硬化体的力学性能和耐久性。
6、硅灰为无定型球状颗粒,可以提高泡沫混凝土的流变性能。
7、硅灰的平均颗粒尺寸比较小,具有很好的填充效应,可以填充在水泥颗粒空隙之间,提高混凝土强度和耐久性。

硅灰使用量与泡沫混凝土性能的关系

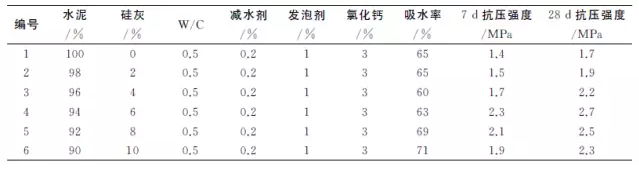

泡沫混凝土中分别掺入2 %,4 %,6 %,8 %和10 %(硅灰占水泥和硅灰总量的百分比)的硅灰,测定混凝土吸水率和抗压强度,结果如表3所示。
Image 1.jpg
由上表可以看出,随着硅灰掺量的增加,泡沫混凝土的吸水率不断增大,7d抗压强度波动变化,当硅灰掺量6%时,抗压强度达到2.3 MPa,超过未掺硅灰样品0.9 MPa,28d抗压强度为2.7 MPa,吸水率减小2%,总体效果明显。


Image 9.jpg

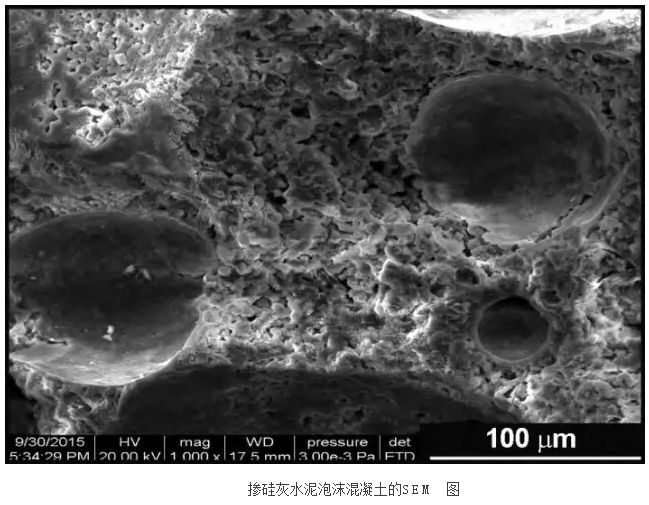

硅灰中较多的活性SiO2(二氧化硅)与水泥水化产生的氢氧化钙反应,增加水泥石中CSH凝胶体积,降低孔隙率,改善孔结构,提高水泥石的强度。但硅灰的比表面积较大,使得其表现出较高的需水量。

0916-8217176
